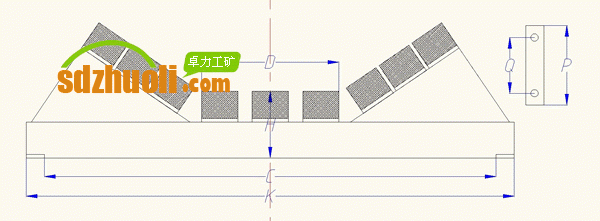

常見緩沖床規格尺寸表：

型號	皮帶帶寬	緩沖條長度	H	K	C	D	P	Q	緩沖條數（左）	緩沖條數（中）	緩沖條數（右）	重量（kg）
RT-IB-065*120	650	1200	185	950	890	240	220	160	2	2	2	260
RT-IB-080*120	800	1200	188	1150	1090	270	220	160	2	2	3	305
RT-IB-100*120	1000	1200	216	1350	1290	370	220	160	3	3	3	390
RT-IB-120*120	1200	1200	246	1600	1540	420	220	160	3	4	3	495
RT-IB-120*150	1200	1500	246	1600	1540	420	220	160	3	4	3	495
RT-IB-140*120	1400	1200	246	1600	1540	420	220	160	3	4	3	495
RT-IB-140*150	1400	1500	251	1800	1740	500	220	160	4	5	4	620
RT-IB-160*150	1600	1500	296	2050	1990	580	240	180	5	5	5	740
RT-IB-180*160	1800	1600	315	2280	2210	710	240	180	5	6	5	1050
RT-IB-200*180	2000	1800	342	2500	2420	720	240	180	6	6	6	1340

備注：
（1）設計參數說明：以上僅遵循國家皮帶機DT-II型設計，特殊工礦條件我公司單獨設計提供詳細數據參數諸如平行緩沖床、大角度緩沖床等；
（2）型號說明：因數據有效僅列出常規型號，其緩沖床長度由落料緩沖區長度決定，從而決定緩沖條長度，其常用規格緩沖條長度有1200,1400,1500,1600,1800這幾種規格。
以帶寬1200mm為例有以下幾種規格:
帶寬1200mm緩沖床樣式規格：

RT-IB-120*120	RT-IB-120*140	RT-IB-120*150	RT-IB-120*160
RT-IB-120*180

帶寬1200mm阻燃緩沖床樣式規格：

RT-IB-ZR-120*120	RT-IB-ZR-120*140	RT-IB-ZR-120*150	RT-IB-ZR-120*160
RT-IB-ZR-120*180

重量說明：以上僅列出國標中型緩沖床重量，其根據實際工礦條件及選型重型緩沖床和超重型緩沖床重量不同，我公司在發貨前提供具體重量；
緩沖床與托輥距離為200mm；
H根據中間托輥高度；
發貨前我公司提供緩沖床安裝注意事項及尺寸圖；
復合式重載緩沖床：

型號	皮帶帶寬	H1	H2	K	C	D	P	Q	緩沖條數	配合托輥	重量（kg）
RT-IBH-065*120	650	185	200	950	890	240	220	160	3	2	280
RT-IBH-080*120	800	188	203	1150	1090	270	220	160	3	2	348
RT-IBH-100*120	1000	216	331	1350	1290	370	220	160	3	2	407
RT-IBH-120*120	1200	240	261	1600	1540	420	220	160	3	2	482
RT-IBH-140*140	1400	251	266	1800	1740	500	220	160	3	2	625
RT-IBH-160*150	1600	296	311	2050	1990	580	240	180	3	2	713
RT-IBH-180*160	1800	315	320	2280	2210	710	240	180	3	4	1094
RT-IBH-200*180	2000	342	347	2500	2420	720	240	180	3	4	1150

注：緩沖床兩邊與托輥的距離可設200mm; 其復合式重型緩沖床中緩沖條部分根據不同帶寬生產不同緩沖塊諸如帶寬1800mm，緩沖塊規格為650*330*75mm,也可以根據客戶設計尺寸進行生產；其H1，H2是配合托輥高度與緩沖條底部高度根據實際設計調整；以上重量為標準中型復合式重載緩沖床重量，其重型緩沖床和超重型緩沖床需要特殊加強，發貨前提供標準重量參數；以上尺寸僅供參考，針對特殊工礦條件及安裝位置我公司提一對一的單獨設計，確保滿足抗沖擊及安裝使用需求。發貨前我公司提供緩沖床安裝注意事項及尺寸圖。
緩沖床的選型：

	緩沖條數量			條距		托輥寬度
寬度	左側	中心	右側	兩側	中心	(mm)
550	1	2	1	50	0	200
650	2	2	2	25	25	250
800	2	3	2	50	5	315
1000	3	3	3	25	25	380
1200	3	4	3	55	20	465
1400	4	5	4	45	7	530
1600	5	5	5	25	25	600
1800	5	6	5	25	10	670
2000	6	6	6	20	250	750

緩沖條的表面材料為UHMW-PE，表面光滑且耐磨，可減少摩擦阻力，延長壽命。緩沖條的中層高彈性橡膠可有效吸收物料對皮帶的沖擊。底層使用特種高強度鋼件，不生銹，重量輕，安裝方便。
緩沖床現場安裝、維護方便，可調整角度，緩沖條可單支更換。
